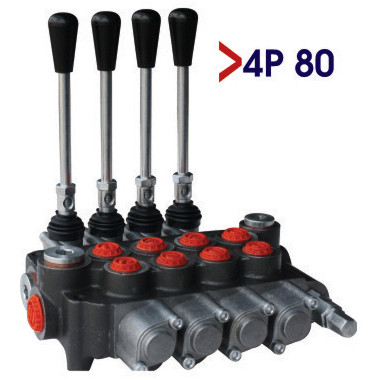

Моноблочный гидрораспределитель 4P80 (Болгария)

Моноблочный распределитель гидравлический Badestnost 4P80 служит для пуска, остановки и контроля, за расходом рабочей жидкости между генераторами напорного потока (гидравлические насосы) и потребителями рабочего потока жидкости (гидравлические цилиндры, моторы и т.д). Распределитель гидравлический Badestnost 4P80 выполнен по схеме с открытым центром и ручным управлением золотниками. Золотники центрируются в среднем положении пружиной без фиксации в крайних положениях. Распределитель Badestnost 4P80 выполнен в варианте для параллельного распределения потока рабочей жидкости. Гидравлический распределитель Badestnost 4P80 представляет собой моноблочный распределитель с ручным управлением. Корпус изготовлен из чугуна, а золотники из цементируемой стали с твердым хромом. С целью увеличения ресурса распределителя его золотники закрыты с двух сторон специальными колпачками, которые обеспечивают чистоту и герметичность. На входе в распределителе установлен предохранительный клапан, который регулируется в указанном диапазоне. Моноблочный распределитель гидравлический Badestnost 4P80 к месту монтажа крепится тремя болтами М8.
Чертеж общего вида гидрораспределителя Badestnost 4P80 с габаритными и присоединительными размерами приведен на рисунке.


Моноблочные распределители Badestnost 4P80 используются в гидроприводах с шестеренными насосами на сельскохозяйственных, дорожных машинах различного технологического назначения, а так же на экскаваторах и ряде других машин, в которых установлены аксиально-поршневые насосы.
Характеристики, размеры и вес:
Количество рабочих секций |
4шт |
Номинальный расход |
80 л/ мин |
Максимальное давление |
25 МПа |
Диапазон рабочих температур |
-40°C +60°C |
Рабочая жидкость: |
|
- вязкость рабочей жидкости |
12-800 сСт |
- степень фильтрации |
25 nм |
- рабочая температура жидкости |
-15°C +80°C |
Внутренние утечки при Р=120 bar |
<18 cм3/мин |
Усилие на движение золотника |
<22 N |
Масса гидрораспределителя |
|
|
