Резинометаллические самоцентрирующиеся уплотнения USIT

Уплотнительные кольца USIT состоят из внешнего металлического кольца с привулканизированной резиновой уплотняющей кромкой.

Внешнее металлическое кольцо ограничивает сжатие эластомера, устраняя любой вращающий момент в соединении и гарантируя, таким образом, надежную герметичную систему и обеспечивает безупречный силовой контакт соединяемых деталей.



Цена от 5 руб

Резинометаллические самоцентрирующиеся уплотнения USIT представляют собой рациональное развитие традиционных уплотнительных шайб и колец из меди, алюминия (набор медных колец и алюминиевых прокладок) или других деформируемых материалов и позволяют герметизировать жидкости при давлениях до 700 бар. В отличие от других типов уплотнительные кольца USIT имеют значительные технические и экономические преимущества, основными из которых являются:



  • Большая эффективность сцепления резинометаллических шайб даже при наличии малых перемещений между металлическими плоскостями в результате упругой деформации, вызванной давлением среды;
  • Крутящий момент при затяжке резинового уплотнительного кольца значительно ниже, чем требуется для медных и алюминиевых уплотнений и исключает опасность деформации поверхностей, подлежащих монтажу;
  • Снижение риска ослабления в случае вибраций;
  • Возможность осуществления контакта деталей в условиях менее точной обработки поверхностей для очень высокого давления, что экономически более выгодно;
  • Возможность повторного использования резинометаллического кольца, даже после частого демонтажа (металлические шайбы обычно должны быть заменены после первого демонтажа) промышленных областей.



Уплотнительные кольца USIT нашли широкий спектр применения, и в настоящее время используются не только для самых тяжелых условий, требующих первоклассного уплотнения и безопасности в течение длительного времени, но и для серийных компонентов, производимых в больших количествах, например, такой набор резиновых уплотнительных колец широко применяется в автомобильной промышленности.

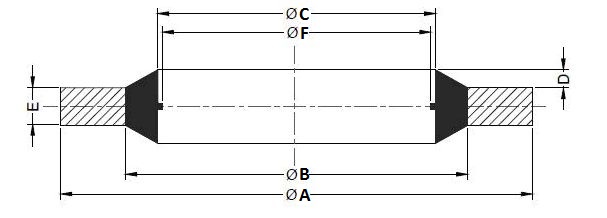

Резьба Metric Давление (bar) А B C D E F
+0,13 +0,10 +0,10 +0,25 +0,15 +0,20
-0,10 -0,10 -0,10 -0,00 -0,15 -0,20
M6 1510 11,00 8,20 6,70 0,30 1,00 4,70
M8 1330 13,00 10,00 8,70 0,30 1,00 6,40
M10 1350 16,00 12,40 10,70 0,40 1,50 8,05
M12 1250 18,00 14,30 12,70 0,40 1,50 9,73
M14 1510 22,00 16,40 14,70 0,40 1,50 11,38
M16 1400 24,00 18,40 16,70 0,40 1,50 13,41
M18 1275 26,00 20,40 18,70 0,40 1,50 14,76
M20 1150 28,00 22,50 20,70 0,40 1,50 16,76
M22 1100 30,00 24,40 22,70 0,40 2,00 18,74
M24 1050 32,00 26,40 24,70 0,40 2,00 20,11
M26 1050 35,00 28,40 26,70 0,40 2,00 22,30
M30 860 39,00 33,00 31,00 0,40 2,00 25,70
M36 860 46,00 38,80 36,70 0,40 2,00 31,10
BSP Давление (bar) A B С D E F
+0,13 +0,10 +0,10 +0,15 +0,20
-0,10 -0,10 -0,10 -0,15 -0,20
1/8" 1500 15,88 11,84 10,37 0,20 / 0,51 2,03 8,56
1/4" 1550 20,57 15,21 13,74 0,20 / 0,51 2,03 11,45
3/8" 1260 23,80 18,75 17,28 0,20 / 0,51 2,03 14,96
1/2" 1150 28,58 23,01 21,54 0,20 / 0,51 2,49 18,64
3/4" 1060 34,93 28,53 27,05 0,20 / 0,51 2,49 24,13
1" 810 42,80 36,88 33,89 0,20 / 0,51 2,50 30,30
1 1/4" 690 52,38 45,93 42,93 0,20 / 0,51 2,50 38,96
1 1/2" 690 58,60 51,39 48,44 0,20 / 0,51 2,50 44,86
2" 700 73,03 63,63 60,58 0,20 / 0,51 2,50 56,67

Максимальное давление, которому противостоит уплотнительное кольцо USIT, зависит от типоразмера и исполнения, составляет от 25 до 70 MПа.

Рабочая температура: от -30 °C до + 200 °C.

Среды: минеральные масла, синтетические масла, вода, водо-масляные эмульсии, газы.
