Быстроразъемные соединения БРС FIRG / FLAT FACE ISO 16028
|
Конструкция быстроразъемных соединений БРС FIRG обеспечивает низкое сопротивление потоку рабочей жидкости, минимальные утечки масла в окружающую среду, предохраняет попадание воздуха в гидравлическую систему.
Одна из важных особенностей – это конструкции замка БРС со специальной блокировкой полумуфт в замкнутом состоянии которая исключает самопроизвольное размыкание БРС даже при попытке открытия. Наружное кольцо розетки при замыкании БРС серии FIRG автоматически проворачивается относительно оси корпуса. Для размыкания полумуфт требуется повернуть кольцо в положение размыкания и только после этого кольцо можно оттянуть для размыкания БРС.
|
Комплект от 1000 руб
Взаимозаменяемость: ISO 16028
Запорная система: плоский клапан
Фиксация системы: шарикоподшипник
Возможности подключения: без давления
Отключение под давлением: не допускается
Резьбы: BSP - NPTF - BSPT
Размеры: 1/4 ", 3/8", 1/2 ", 3/4", 1, 1.1/4", 1.1/2", 2"
Уплотнения: NBR стандарт и полиуретана, по требованию VITON
Рабочая температура: NBR -20 ° C до +100 ° C
Рабочая температура: VITON -15 ° C до +180 ° C
Разомкнутые полумуфты удобно очищать от загрязнений - нет выступов и полостей, что обуславливает широкое применение БРС FIRG в строительной технике. Конструкция тарельчатой клапанной системы БРС FIRG обеспечивает минимальные потери рабочий среды в циклах замыкания-размыкания. Одновременно обеспечивается минимальное попадание воздуха в систему. Быстроразъемные соединения БРС FIRG / FLAT FACE ISO 16028 нашли широкое применение в машиностроении, нефтяной и горнодобывающей промышленности.

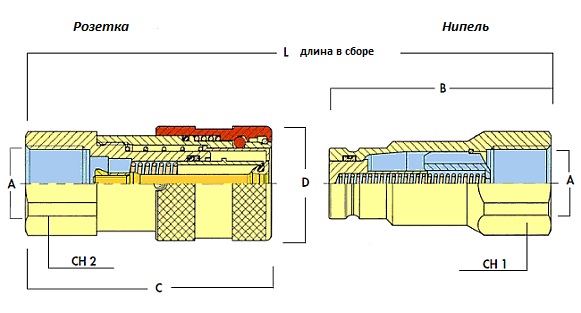

| Ном.размер |
Д.усл. |
Код |
Диаметр А |
В |
С |
Диаметр D |
L |
Ch1 |
Ch2 |
| мм |
Нипель (папа) |
Розетка (мама) |
мм |
дюйм |
мм |
дюйм |
мм |
дюйм |
мм |
дюйм |
мм |
дюйм |
мм |
дюйм |
| 04 |
7 |
FM10-04 |
FF10-04 |
1/4"BSP |
48,00 |
1,89 |
48,00 |
1,89 |
28,00 |
1,10 |
85,50 |
3,37 |
22,00 |
0,87 |
22,00 |
0,87 |
| FM15-04 |
FF15-04 |
1/4"NPTF |
| FM18-04 |
FF18-04 |
1/4"BSPT |
| 06 |
9 |
FM10-06 |
FF10-06 |
3/8"BSP |
60,00 |
2,36 |
64,50 |
2,54 |
32,00 |
1,26 |
109,00 |
4,29 |
24,00 |
0,94 |
27,00 |
1,06 |
| FM15-06 |
FF15-06 |
3/8"NPTF |
| FM18-06 |
FF18-06 |
3/8"BSPT |
| 06 |
9 |
FM10-08 |
FF10-08 |
1/2"BSP |
62,50 |
2,46 |
69,50 |
2,74 |
32,00 |
1,26 |
117,00 |
4,59 |
27,00 |
1,06 |
27,00 |
1,06 |
| FM15-08 |
FF15-08 |
1/2"NPTF |
| FM18-08 |
FF18-08 |
1/2"BSPT |
| 08 |
13 |
FM20-08 |
FF20-08 |
1/2"BSP |
68,00 |
2,68 |
73,50 |
2,89 |
38,00 |
1,50 |
125,00 |
4,92 |
32,00 |
1,26 |
32,00 |
1,26 |
| FM25-08 |
FF25-08 |
1/2"NPTF |
| FM28-08 |
FF28-08 |
1/2"BSPT |
| 08 |
13 |
FM10-12 |
FF10-12 |
3/4"BSP |
70,50 |
2,78 |
80,50 |
3,17 |
38,00 |
1,50 |
135,00 |
5,30 |
36,00 |
1,42 |
36,00 |
1,42 |
| FM15-12 |
FF15-12 |
3/4"NPTF |
| FM18-12 |
FF18-12 |
3/4"BSPT |
| 12 |
15 |
FM20-12 |
FF20-12 |
3/4"BSP |
70,50 |
2,78 |
78,00 |
3,07 |
42,00 |
1,65 |
132,00 |
5,20 |
36,00 |
1,42 |
36,00 |
1,42 |
| FM25-12 |
FF25-12 |
3/4"NPTF |
| FM28-12 |
FF28-12 |
3/4"BSPT |
| 16 |
17 |
FM10-16 |
FF10-16 |
1"BSP |
82,50 |
3,25 |
92,50 |
3,64 |
48,00 |
1,89 |
154,00 |
6,06 |
45,00 |
1,77 |
45,00 |
1,77 |
| FM15-16 |
FF15-16 |
1"NPTF |
| FM18-16 |
FF18-16 |
1"BSPT |
| 20 |
21 |
FM10-20 |
FF10-20 |
1-1/4"BSP |
90,00 |
3,54 |
105,00 |
4,13 |
55,00 |
2,17 |
173,00 |
6,81 |
55,00 |
2,17 |
55,00 |
2,17 |
| FM15-20 |
FF15-20 |
1-1/4"NPTF |
| FM18-20 |
FF18-20 |
1-1/4"BSPT |
| 24 |
30 |
FM10-24 |
FF10-24 |
1-1/2"BSP |
111,00 |
4,37 |
133,00 |
5,22 |
80,00 |
3,15 |
215,00 |
8,46 |
70,00 |
2,76 |
65,00 |
2,56 |
| FM15-24 |
FF15-24 |
1-1/2"NPTF |
| FM18-24 |
FF18-24 |
1-1/2"BSPT |
| 32 |
45 |
FM10-32 |
FF10-32 |
2"BSP |
125,00 |
4,92 |
165,00 |
6,50 |
100,00 |
3,94 |
250,00 |
9,84 |
75,00 |
2,95 |
80,00 |
3,15 |
| FM15-32 |
FF15-32 |
2"NPTF |
| FM18-32 |
FF18-32 |
2"BSPT |
В таблице приведены справочные данные на габаритные размеры. При подборе FLAT FACE ISO 16028 Вам помогут специалисты отдела продаж.
|
