Быстроразъемные соединения серии ISO-A являются наиболее часто используемыми в мире, благодаря соответствию стандарта ISO 7241-1A и широкому диапазону размеров.

Преимуществом БРС ISO-A является невысокая цена, а основной недостаток - наличие открытой полости в полумуфте-розетке, что требует применения пластиковых заглушек.

При высоких импульсных нагрузках и тяжелых условиях эксплуатации рекомендуется применение БРС типа FIRG.

Комплект от 300 руб

Взаимозаменяемость: ISO 7241-1A.
Запорная система: тарельчатый клапан.
Фиксация системы: шариковый подшипник.
Возможности подключения: без давления.
Отключение под давлением: не допускается.
Резьба: BSP - NPTF - BSPT - UNF - метрическая.
Размеры: 1/4", 3/8", 1/2 ", 3/4", 1", 1.1/4", 1.1/2", 2".
Материал: розетка изготовлена из углеродистой стали..
Материал: ниппель изготовлен из углеродистой стали..
Обработка поверхности: цинкование и Cr III пассивация.
Уплотнения: NBR стандарт, по требованию VITON.
Рабочая температура: NBR -20°C до +100°C.
Рабочая температура: VITON -15°C до +140°C.

Широкое применение данные БРС получили в гидравлических системах машин и механизмах в сельском хозяйстве, машиностроении, промышленности и строительстве.

Являются классическими быстроразъемными соединениями с клапанами конической формы (встречаются и сферические клапана). Форма клапана снижает сопротивление потоку рабочей жидкости. Соединение полумуфт обеспечивается шариковым затвором.

Конструкция затвора допускает взаимное вращение полумуфт БРС в замкнутом состоянии при наличии давления, предохраняя гидравлические рукава РВД от перекручивания.

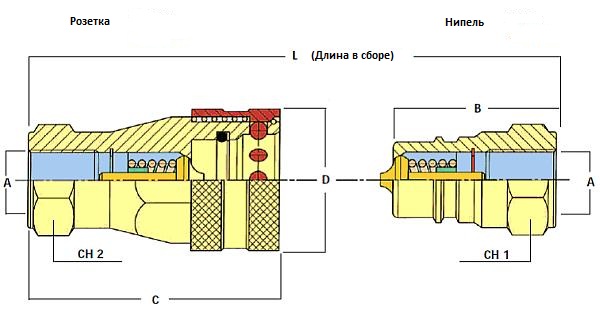

Ном.размер Д.усл. Код Диаметр А В С Диаметр D L Ch1 Ch2
мм Нипель (папа) Розетка (мама) мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм
04 6 AM10-04 AF10-04 1/4"BSP 35,00 1,38 47,00 1,85 25,00 0,98 71,00 2,80 19,00 0,75 19,00 0,75
AM15-04 AF15-04 1/4"NPTF
AM18-04 AF18-04 1/4"BSPT
06 10 AM10-06 AF10-06 3/8"BSP 39,00 1,54 58,00 2,28 31,00 1,22 79,50 3,13 22,00 0,87 24,00 0,94
AM15-06 AF15-06 3/8"NPTF
AM18-06 AF18-06 3/8"BSPT
08 12 AM10-08 AF10-08 1/2"BSP 46,00 1,81 67,50 2,66 38,00 1,50 92,00 3,62 27,00 1,06 30,00 1,18
AM15-08 AF55-08 1/2"NPTF
AM18-08 AF18-08 1/2"BSPT
12 20 AM10-12 AF10-12 3/4"BSP 54,00 2,13 81,00 3,19 46,00 1,81 108,00 4,25 34,00 1,34 38,00 1,50
AM15-12 AF15-12 3/4"NPTF
AM18-12 AF18-12 3/4"BSPT
16 25 AM10-16 AF10-16 1"BSP 62,00 2,44 96,00 3,78 55,00 2,17 124,00 4,88 41,00 1,61 45,00 1,77
AM15-16 AF15-16 1"NPTF
AM18-16 AF18-16 1"BSPT
20 32 AM10-20 AF10-20 1-1/4"BSP 75,00 2,95 117,00 4,61 65,00 2,56 151,00 5,94 55,00 2,17 50,00 1,97
AM15-20 AF15-20 1-1/4"NPTF
AM18-20 AF18-20 1-1/4"BSPT
24 38 AM10-24 AF10-24 1-1/2"BSP 85,00 3,35 135,00 5,31 80,00 3,15 171,00 6,73 70,00 2,36 60,00 2,36
AM15-24 AF15-24 1-1/2"NPTF
AM18-24 AF18-24 1-1/2"BSPT
32 50 AM10-32 AF10-32 2"BSP 100,00 3,94 160,00 6,30 100,00 3,94 201,00 7,91 75,00 2,95 75,00 2,95
AM15-32 AF15-32 2"NPTF
AM18-32 AF18-32 2"BSPT

В таблице приведены справочные данные на габаритные размеры.

При подборе БРС ISOA, ISO7241-A Вам помогут специалисты отдела продаж.
