Быстроразъемные соединения БРС HPA SERIE J

'Быстроразъемные

Быстроразъемные соединения БРС HPA SERIE J специально разработаны для сверх высокого давления (72 МПа). Запорная система представляет собой шарик, но возможен и тарельчатый клапан.

Этот тип резьбовых соединений широко используются в системах мобильного гидравлического инструмента, домкратах. Замыкание полумуфт обеспечивается резьбовым соединением, что обеспечивает работоспособность при высоких давлениях, допускает импульсные гидравлические нагрузки и гидравлические удары.

При размыкании допускается наличие остаточного давления в гидравлической системе. Возможна комплектация полумуфт соответствующими металлическими заглушками и колпачками.

Комплект от 600 руб

Взаимозаменяемость: U.S.A. и на европейском рынке.
Запорные системы: тарелка клапана или шар.
Фиксация системы: резьбовая.
Возможности подключения: разрешено при остаточном давлении.
Отключение под давлением: разрешено при остаточном давлении.
Резьба: NPT.
Размеры: 1/4", 3/8".
Уплотнения: NBR стандарт, по требованию VITON.
Рабочая температура: NBR -20°C до +100°C.
Рабочая температура: VITON -15°C до +180°C.

Присоединительные резьбы 1/4" и 3/8" стандарта NPT. Серия J взаимозаменяема с наиболее распространенными соединениями на рынке.

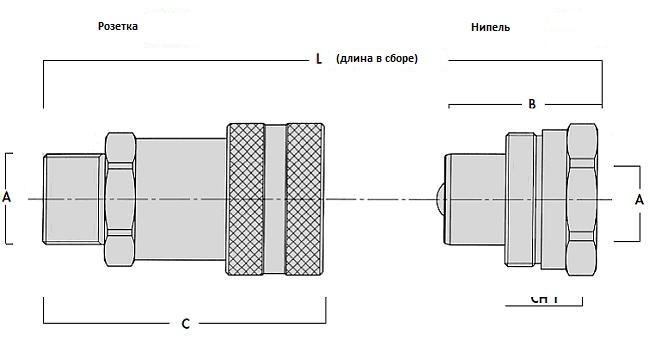

Ном.размер Д.усл. Код Диаметр А В С Диаметр D L Ch1 Ch2
мм дюйм Нипель (папа) Розетка (мама) мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм
04 5 1/4" JM25-04 JF25-04 1/4"NPT 32,50 1,28 60,80 2,39 28,00 1,10 74,50 2,93 19,00 0,75 22,00 0,87
06 7 1/4" JMX25-04 JFX25-04 1/4"NPT 40,00 1,57 72,30 2,85 35,00 1,38 86,90 3,42 32,00 1,26 24,00 0,94
06 7 3/8" JM25-06 JF25-06 3/8"NPT 40,00 1,57 72,30 2,85 35,00 1,38 86,90 3,42 32,00 1,26 24,00 0,94

В таблице приведены справочные данные на габаритные размеры.

При подборе Серии S Вам помогут специалисты отдела продаж.
