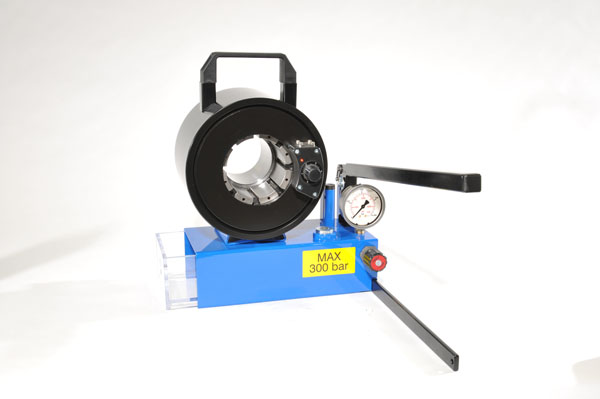

Мобильный станок для технического обслуживания и ремонта D-Hydro SM 625E

Цена: от 89700 руб

Радиальный обжимной пресс для опрессовки D-Hydro SM 625Е наиболее популярный из ручных переносных опрессовочных станков для обжима гидравлических рукавов высокого давления небольших размеров. Данный мобильный станок D-Hydro SM 625Е отличается малым весом и предназначен для проведения ремонтных работ в полевых условиях или в мастерских без использования электрической энергии а отличается малым весом. Станок для обжима шлангов D-Hydro SM 625Е снабжен ручным насосом и не нуждается в каких-либо внешних источниках энергии. Несмотря на небольшой вес и привод не требующий электропитания, позволяет достичь силы сжатия до 1100 kN и может использоваться для опрессовки большинства типов резиновых, термопластиковых, тефлоновых и других шлангов до 1 1/4". Легкое в применении устройство регулировки делает данный пресс D-Hydro SM 625Е точным и простым в эксплуатации. Позволяет использовать станок для оперативной работы со шлангами прямо на рабочем месте. Имеет постоянную центральную линию перемещения кулачков.

 Контроль диаметра обжима производиться по давлению, при помощи манометра:

Внутренний диаметр рукава, дюйм(мм) 1/4(6мм) 3/8(10мм) 1/2(12мм) 5/8(16мм) 3/4(20мм) 1(25мм)
Давление при обжиме РВД 1SN/2SN (Атм) 105-115 120-130 135-145 155-165 180-190 245-255
Давление при обжиме РВД 4SP/4SH(Атм) 125-135 160-170 185-195 210-220 240-250 290-300
КОД КУЛАЧКОВ 25-17 25-20 25-23 25-26 25-31 25-39

Контроль диаметра обжима производиться по регулировочному лимбу: Для достижения необходимого диаметра обжима устанавливаем необходимый набор кулачков (код кулачка – это диаметр при сомкнутых кулачках) на лимбе выставляем разницу между параметром обжима и кодом кулачка. При достижении заданного параметра на лимбе загорается лампочка, дополнительным контролем служит манометр.

Характеристики, размеры и вес:
Максимальный размер рукава 1"4SP/4SH; 1 1/4" 2SN
Усилие обжима, kN/т 1100 /110
Максимальный диаметр обжима(мм) 61
Максимальное открытие (мм) диаметр кулачков+10
Контроль диаметра обжима манометр, лимб
Диаметр раскрытия опорных кулачков (мм) 85
Длина опорных кулачков (мм) 66
Диапазон обжима (мм) 6-61
Длина (мм) 210
Ширина (мм) 285
Высота (мм) 340
Вес (к)г 29

Обжимной пресс D-Hydro SM 625E поставляется с заправкой гидравлическим маслом.

Параметры на обжим по давлению ориентировочные, более точные параметры идут от производителей арматуры (муфт и фитингов) в таблицах опрессовки по диаметру и калибрам.

Возможные варианты сменных обжимных кулачков
25-… 6 8 11 14 17 20 23 26 31 34 39 43 45 51*

* ВНИМАНИЕ: Наружный диаметр муфты (втулки) до обжима не должен превышать 61,0 мм. Использование муфт (гильз) большего диаметра, чем 61,0 мм приведет к выходу станка из строя.

При приобретении данного оборудования, предоставляется обучение Вашего персонала, отработанная технология производства РВД, техническая поддержка и консультации наших специалистов.
